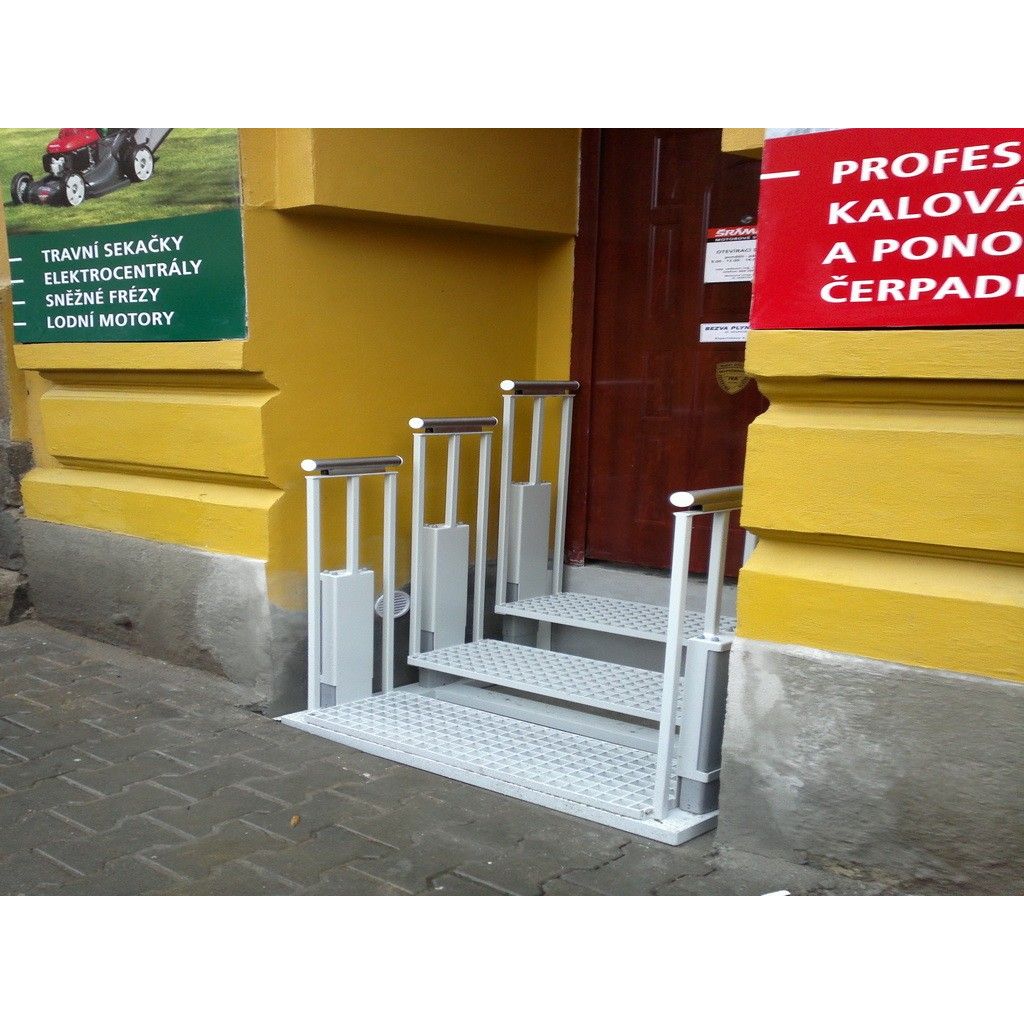

Variabilná zdvíhacia plošina

 Variabilná zdvíhacia plošina rieši prepravu klientov od celkovej výšky bariéry 100mm do výšky 650 mm.

OPTIMÁLNE UMIESTNENIE:

    miesto existujúcich schodov,
    k rovnej prekážke - rampe,
    kde je málo priestoru pre klasickú nájazdovú rampu

POPIS FUNKCI

 V bežnom základnom stave zariadenie  vytvára schodisko a je zložené z troch (výškovo nastaviteľných) schodiskových stupňov.

 Tým je zaistené, že aj pri maximálnej dosiahnuteľnej výške 650mm zdvihu bude mať schodisko štandardné parametre  (výška "schodu" 165mm x šírka nášlapnice 310mm).

Zvolená šírka nášlapnice zabezpečuje dostatočnú celkovú  šírku podesty (cca 1m) v okamihu funkcie "plošina".

 Pri zvolení funkcie "plošina - jazda nahor alebo nadol" dôjde, podľa zvoleného smeru jazdy, ku zídenia schodiskových stupňov do hornej alebo dolnej stanice. Tu sa vytvorí z jednotlivých stupňov súvislá podesta, na ktoré prekoná klient  uvedenú prekážku jazdou nahor alebo nadol.

 Pre zabezpečenie plynulosti jazdy a súbežnosti všetkých schodiskových stupňov, je chod jednotlivých zdvíhacích stĺpov riadených riadiacim obvodom, ktorý vyhodnocuje zaťaženie na jednotlivé nohy a podľa pulzov motorov riadi napätie pre jednotlivé zdvíhacie stĺpy. Tým je zaistené, že aj keď sú jednotlivé schody rôzne zaťažené, tak celková podesta sa pohybuje ako jedna súvislá "doska".

 Po dojazde do koncovej stanice a vystúpenie osôb z plošiny, možno plošinu opäť pretransformovať na schodisko.

1. VÝHODY:
2. zaisťuje dvojitú funkciu - schodisko, plošina
3. tichý chod vďaka lineárnemu pohonu schodiskových stupňov
4. dizajn a tvar madiel, povrch a materiál schodu sú prispôsobiteľné súčasnému schodisku alebo požiadavkám klienta.
5. jazda je možná aj pri výpadku 240VAC - plošina je vybavená záložným zdrojom energie.
6.
7.   TECHNICKÉ PARAMETRE:
8. hlavné napájacie napätie: 240V
9. napätie pre pohon: 24V
10. ovládanie: diaľkové rádiové
11. max. zaťaženie 1 schodu: 1400N
12. max. celkové zaťaženie: 2500N
